穩壓模塊

負荷穩壓電源，24V/48V版本，最大輸出電流5A。用于精密部件穩壓供電。

￥79.00 ￥99

上一產品：5G基站供電方案

下一產品：BMS系統

產品描述

注意：安裝使用地點

室內或有防雨結構的室外箱內（無腐蝕性氣體、鹽分、塵土少的地方）。
周圍環境溫度：-10～+50°C以內（相對濕度95%以下）。
海拔高度3000m以下。
1．動作原理
DVR系列負荷穩壓器是由我公司引進日本電池株式會社先進技術研制生產的專用于小功率太陽電池應用系統配套的系列產品，產品采用電子開關進行控制，放電的電壓檢測具有回差控制功能，可防止電子開關進入振蕩狀態，具有過放電保護和定時功能，可并聯擴容，使用簡便可靠。穩壓器連接簡單，體積小巧，可長期連續工作。
白天由太陽能電池產生的電能給蓄電池進行充電，蓄電池電壓上升的時候保持輸出功率一定維持負荷用電；當蓄電池放電中電壓下降到如下表的防止過放電電壓設定值時，停止放電；放電停止后蓄電池電壓上升到重新啟動電壓的時候，再次進行放電。
※由于內部沒有安裝截止二級管，所以請與本公司的GCC充電控制器一起使用。

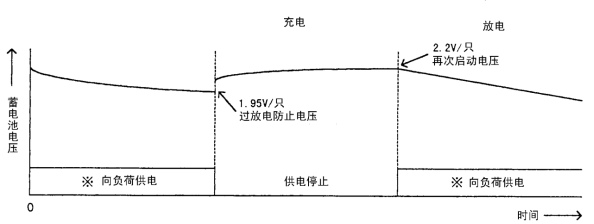

DVR系列負荷穩壓器的基本動作如下：
2．技術參數與功能選擇（以下為出廠時的標準設定值，可調整修改）

型號	額定電壓	額定電流	最大輸入電壓	輸出電壓	過放電設定值	恢復電壓	外形尺寸mm	質量
DVR-4805	48V	5A	64V	48V±2%	46.8V	52.8V	180x155x75	約1.3Kg
DVR-2410	24V	10A	32V	24V±2%	23.4V	26.4V	180x155x75	約1.3Kg
DVR-1215	12V	15A	16V	12V±2%	11.7V	13.2V	180x155x75	約1.3Kg

注：穩壓精度±2%是DVR-4805（輸入電壓48.5—64.0V）,DVR-2410(輸入電壓24.5—32V)，DVR-1215（輸入電壓12.5—16.0V）的范圍內的值。效率達到96%以上。
功能選擇

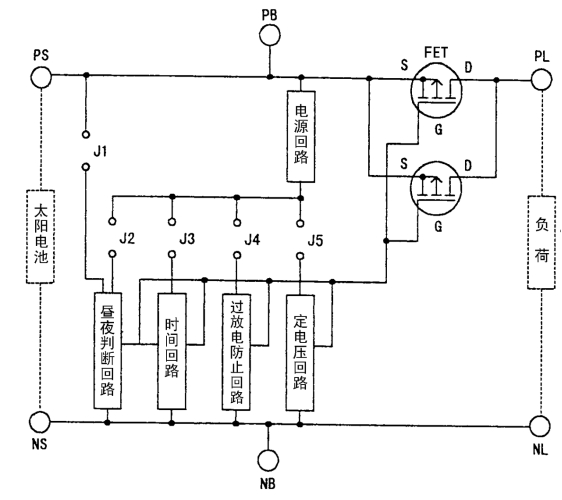

各種功能通過連接或斷開跳線J1～J5進行選擇，時間回路中的DT2，DJ2～DJ4可以用來設定定時器的時間。
穩壓回路：在保持輸出電壓一定的回路中，防止由于白天太陽能電池對蓄電池充電，蓄電池電壓上升而產生的過電壓附加到負荷上去。
防止過放電回路：由集成電路監視蓄電池的電壓，當蓄電池電壓下降到過放電防止電壓的時候，FET斷開，停止向負荷供電；當蓄電池電壓上升到重新啟動電壓時，FET接通，開始供電。
晝夜辨別回路：由集成電路監視太陽能電池的電壓，太陽能電池電壓在設定值以上時，判斷為白天，FET斷開，不向負荷供電；太陽能電池電壓在設定值以下時，判斷為夜晚，FET導通，向負荷供電。
計時器回路：白天晝夜辨別回路輸入待機信號；夜間待機信號消失，計時器開始計數，FET導通，經過設定時間，供電停止。

×斷開 ○連接		二極管
×斷開 ○連接		DT2	DJ2	DJ3	DJ4
時間設定	1小時	○	○	○	○
	2小時	○	○	○	×
	3小時	○	○	×	×
	4小時	○	×	×	×

（注）：設定值不可小于出廠設定值。

3．安裝與接線
為達到散熱器的有效利用，安裝時請在裝置的上下留出100mm以上的換氣空間。

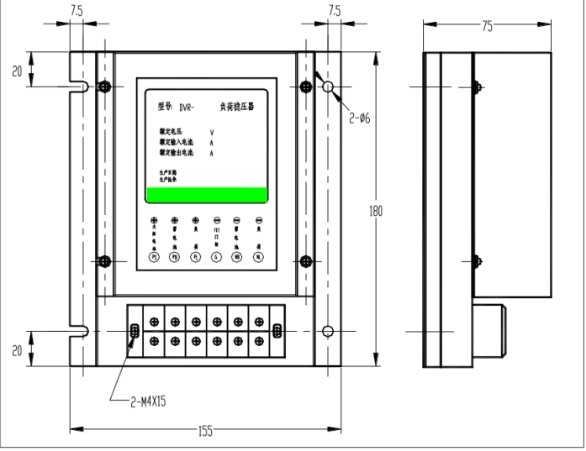

接線時請注意端子排的接線標志和使用的螺絲。下圖是DVR-1215的示例：

4．系統接線與應用

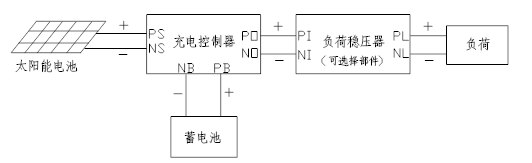

1）防止蓄電池過充電和過放電

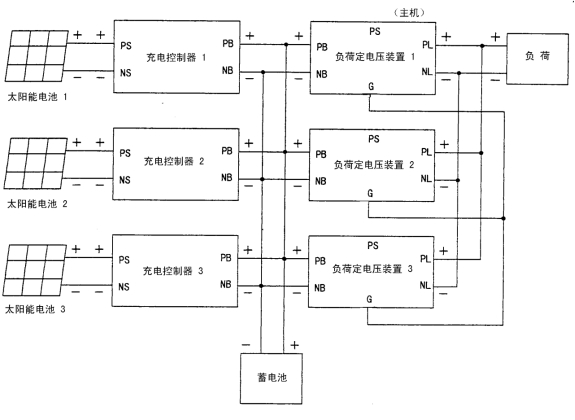

2）防止過放電和過充電（大容量）
如上圖所示，如果增加太陽能電池（1、2、3……）、充電控制器（1、2、3……）的并聯數，也可對應大容量的系統。用太陽能電池1和充電控制器1的部件組合可對應太陽能電池30A（12V系統），太陽能電池30A×部件組合數以及負荷定電壓裝置的臺數×15A（12V系統）成為系統的額定值。負荷穩壓器并聯使用的時候，如圖中所示連接G端子，把1臺作為主機，其它取下裝置外殼，斷開印刷線路板與連接端子排的連線，這時，負荷穩壓器的控制由主機實現。
附：DVR負荷穩壓器設定方法
（以下為DVR-1215的設定值,括號[]內的值為DVR-2410和DVR-4805產品的設定值）
過放電防止功能（可任意設定）
VL：為防止蓄電池過放電，當蓄電池電壓低于11.7V[23.4V、46.8V](1.95V/格)時放電停止。
VH：當蓄電池電壓高于13.2V[26.4V、52.8V](2.20V/格)時放電再開。
<任意設定>
將控制器蓋板打開,可對電路板(RJT-002)上蘭色電位器進行調節,以進行任意值設定。
可在以下范圍內任意設定：
VL：約9.7V~約12.5V[約19.2V~約25.0V、約38.8V~約50.0V]
VH：約13.2V微調[約26.4V、約52.8V]
1）將一輸出電壓可調的直流電源(輸出約DC10V~14V[DC20V~28V、DC40V~56V]可變)輸出正極接PB，負極接NB，PL、NL間接一負荷。用數字電壓表監視接線端子PL、NL(電壓表+側接PL,-側接NL)。
2）VAH右旋一圈，VAL左旋一圈。
3）在直流電源的輸出范圍內進行任意VH的設定，慢慢地左旋VAH。
4）數字電壓的電壓（PL-NL間）從0V到約12V突然變化時，停止VAH(VH設定結束)。
5）在直流電源的輸出范圍內進行任意VL的設定，慢慢地右旋VAL。
6）數字電壓的電壓（PL-NL間）從約12V到0V突然變化時，停止VAL(VL設定結束)。
7）最后，變化直流電源的輸出電壓，對所設定的VH，VL動作進行確認。
